一、 YEJ制动电机工作原理 / Operating principle

在电机的后端盖装有一个石棉耐磨材料的摩擦盘和励磁线圈。当电机失电后摩擦盘被制动器弹簧通过一块压紧板，紧紧地压

在电机后端盖已加工的平面上，从而使制动盘产生强大的摩擦力矩，达到制动的目的。当励磁线圈通电后产生电磁吸力，将

弹簧压紧板吸合，压紧板离开摩擦盘。使摩擦盘释放，电动机灵活转动，根据电动机功率不同，线圈电阻在几十至几百欧之

间。

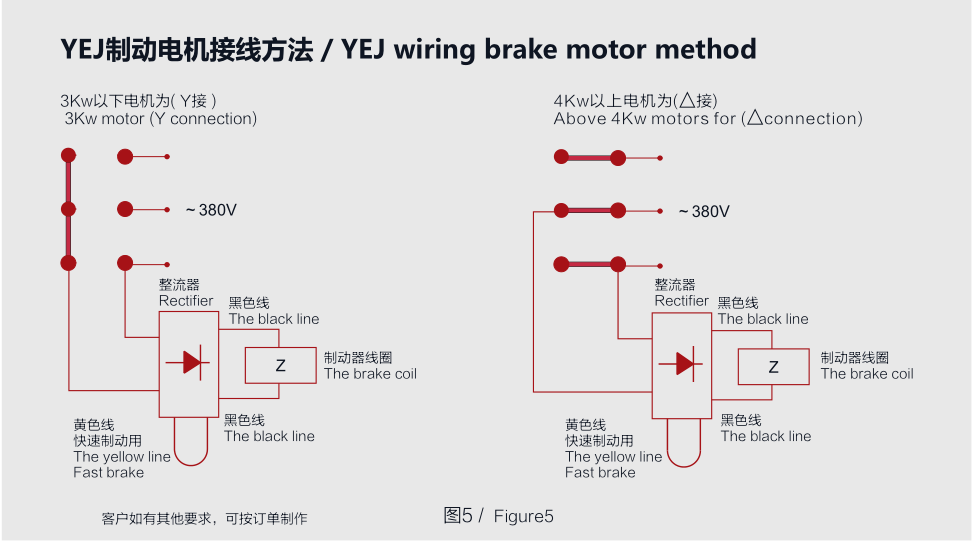

二、 直流制动器不能直接接在交流电源上，在制动吸盘上装有绕组线圈，绕组的额定电压为低压直流电压。工作时必须由

单相交流电源经整流后供给吸盘绕组,因此制动电机接线盒内同时装有整流器,接线方法在第25页图5。

三、制动时间 / the braking time

制动电机的制动时间(t)是从电机和制动器停止供电瞬间开始到轴完全停止时所有用的时间，一般情况下，63～80机座号的

电机其制动时间为0.5秒钟，90～132机座号的电机其制动时间为1秒钟，160～180机座号的电机其制动时间为2秒钟。

四、制动电机的调整与维修 / Adjustment and maintenance

在制动电机使用过程中随着制动次数的增加，摩擦盘会有摩损情况存在，因此摩擦盘与电机后盖的间隙也随之增大。对长期

运转的电机，间隙的改变直接影响电机的制动力矩。

间隙在调整时不能过小，间隙过小，摩擦盘与电机后盖摩擦平面不能完全分离而烧毁电机，间隙过大，压紧板不能吸合或吸

合过程中产生强烈的噪声。制动压紧板与电磁吸盘的间隙按制动器而定，一般63～112机座号的电机其制动器间隙在

0.25mm～0.30mm，132～180机座号的电机制动器间隙在0.50mm～0.80mm。

五、制动电机的变频运行 / the inverter runs the motor brake

随着社会生产率的不断发展和科学技术的不断提升。制动加变频方式在执行机构中得到了广泛的应用。我公司生产的所有

异步电动机都能配置变频器运行。此时，制动器必须单独提供稳定的工作电源，不能与电动机上的电源接线端子并接共

用。否则制动器无法正常工作。需要提出的是：制动器电机配变频操作时，要附加一个轴流风扇，此风扇也只能独立控制

和供电。

值得注意的是，我公司生产的所有异步电动机最高频率范围在60Hz，如用户有特殊要求可向公司提出。
